案例(节约20%):复合地基预制桩“替代”CFG桩!

发表日期:2020-08-20 09:03:18 浏览次数:

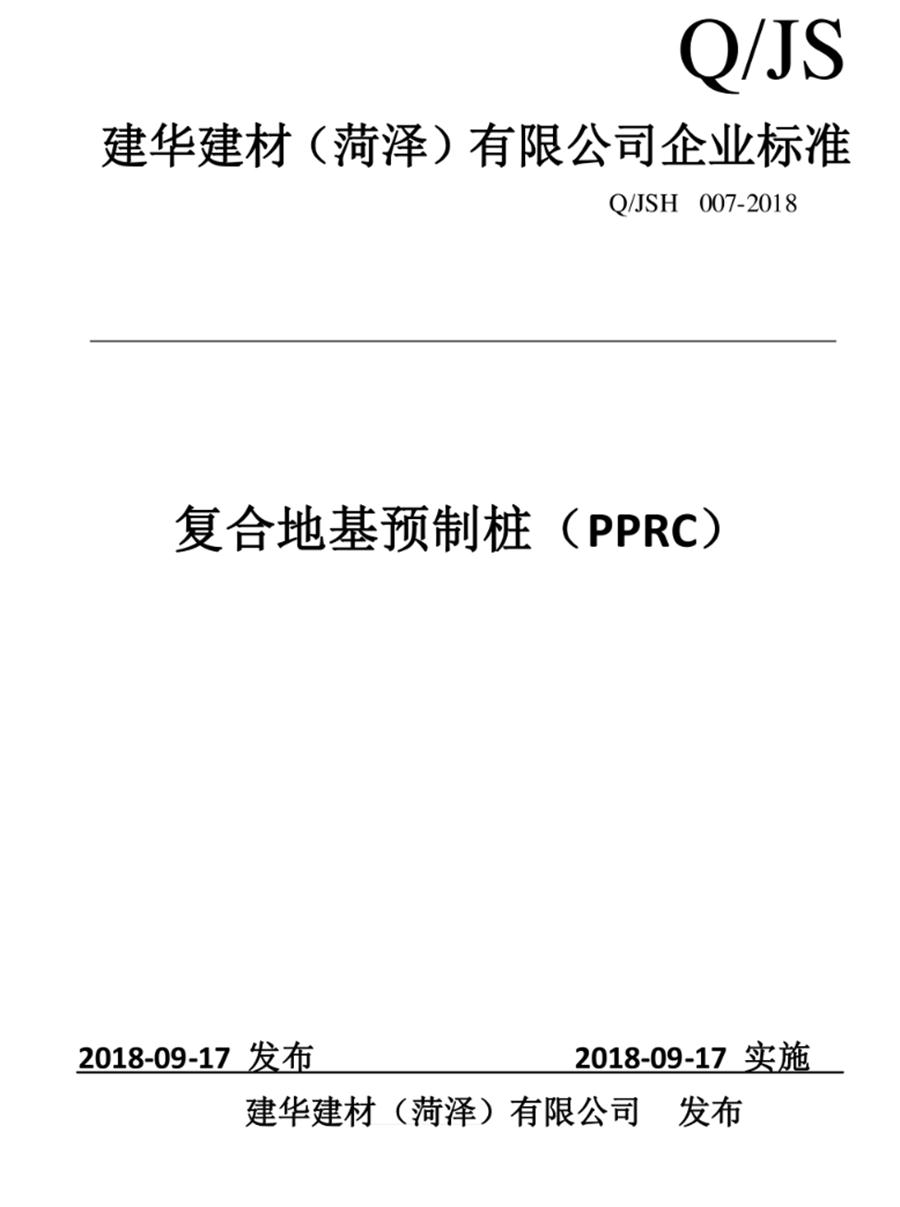

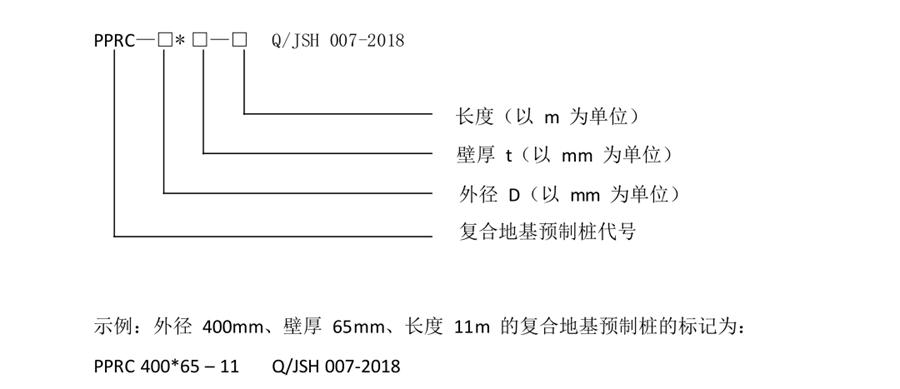

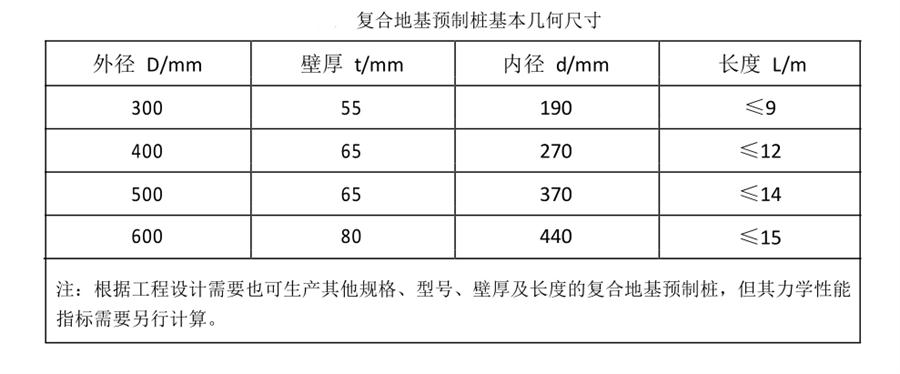

  一、技术标准





案例分享(节约20%):复合地基预制桩“替代”CFG桩!(图1)

案例分享(节约20%):复合地基预制桩“替代”CFG桩!(图2)

案例分享(节约20%):复合地基预制桩“替代”CFG桩!(图3)




  二、案例1

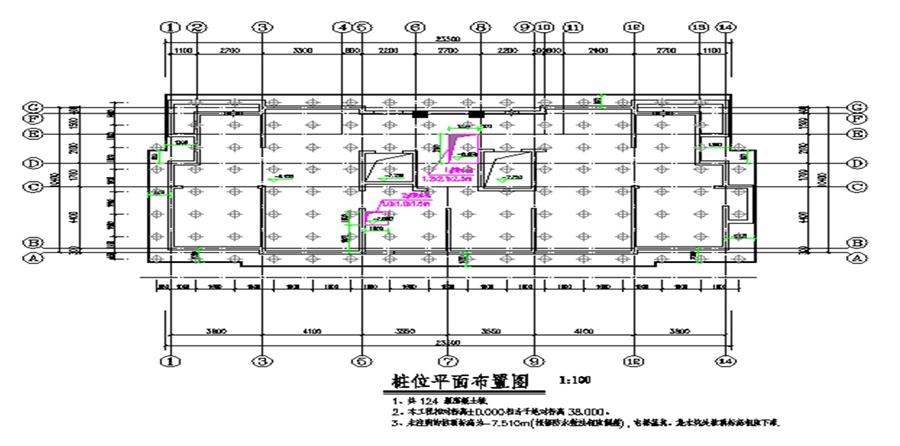

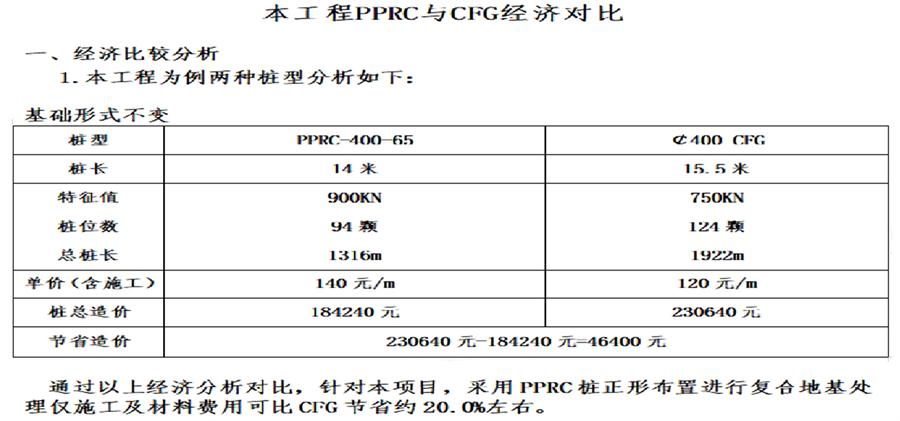

  原设计采用400mmCFG桩作为复合地基增强体,复合地基承载力特征值大于340kpa,桩长15m,单桩承载力特征值750KN。桩间距1600,正方形布置,共124颗工程桩。






  采用PPRC400-65桩作为复合地基增强体,复合地基承载力特征值大于340kpa,桩长14m,单桩承载力特征值900KN。桩间距1900,正方形布置,共94颗工程桩。









  三、案例2

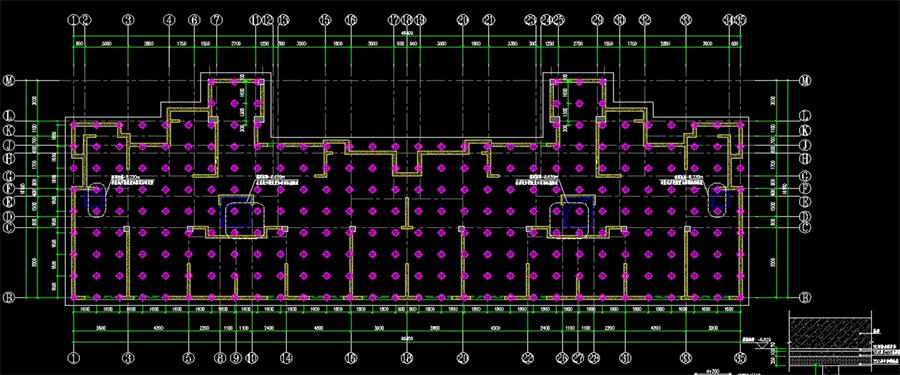

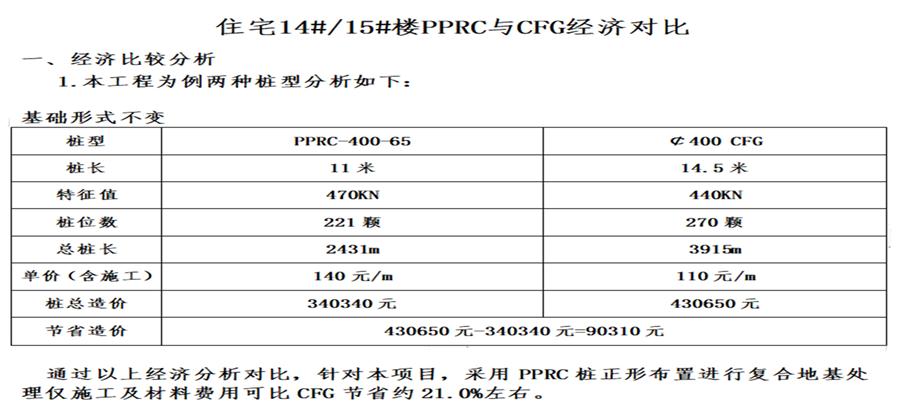

  原设计采用400mmCFG桩作为复合地基增强体,复合地基承载力特征值大于222kpa,桩长14m,单桩承载力特征值440KN。桩间距1600,正方形布置,共270颗工程桩。

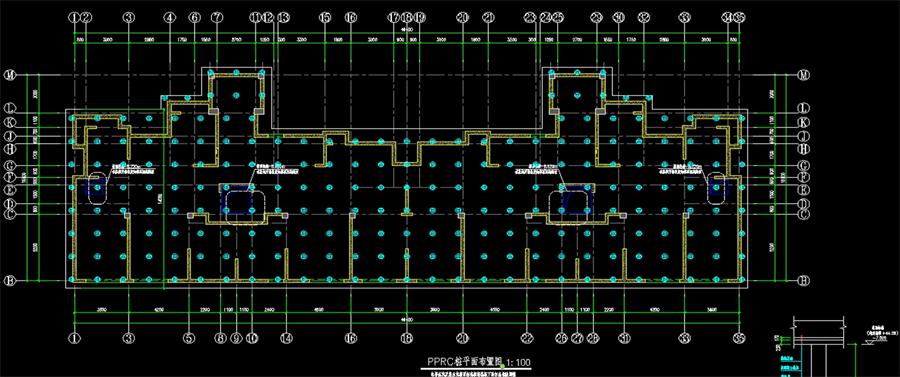

  采用PPRC400-65桩作为复合地基增强体,复合地基承载力特征值大于222kpa,桩长11m,单桩承载力特征值470KN。桩间距1800,正方形布置,共221颗工程桩。
